Pendahuluan 1

#JAWABAN MUNGKIN DIACAK

1. Mikrokontroler adalah komputer mikro dalam satu chip tunggal yang memadukan CPU, ROM, RAM, I/O paralel, I/O seri, counter-timer, dan rangkaian clock dalam satu chip tunggal



2. Mikroprosesor bersifat general purpose (berfungsi umum) sehingga mikroprosesor hanya berisikan sepaket chip yang hanya berfungsi sebagai pengolah data (terdiri dari ALU, PC, SP, register, clock, interrupt, data/address bus) dari memory. Mikroprosesor tidak memiliki fitur  lainya sehingga untuk dapat beroperasi harus ditambahkan lagi RAM, I/O dan berbagai peripheral atau device lain tergantung penggunaannya.

Mikrokontroler bersifat specific purpose (berfungsi khusus) yaitu pengendali sehingga mikrokontroler berisikan sepaket chip lengkap yang terdiri dari fitur-fitur pengolah data yang juga terdapat dalam mikroprosesor, ditambah RAM, ROM, I/O, dan fitur lain yang terintegrasi di dalamnya.

3. a) Keluarga MCS51

Mikrokonktroler ini termasuk dalam keluarga mikrokonktroler CISC. Sebagian besar instruksinya dieksekusi dalam 12 siklus clock. Mikrokontroler ini berdasarkan arsitektur Harvard dan meskipun awalnya dirancang untuk aplikasi mikrokontroler chip tunggal, sebuah mode perluasan telah mengizinkan sebuah ROM luar 64KB dan RAM luar 64KB diberikan alamat dengan cara jalur pemilihan chip yang terpisah untuk akses program dan memori data.

b) AVR

Mikrokonktroler AVR merupakan mikrokonktroler RISC 8 bit. Karena RISC inilah sebagian besar kode instruksinya dikemas dalam satu siklus clock.

c) AMCC

Hingga Mei 2004, mikrokontroler ini masih dikembangkan dan dipasarkan oleh IBM, hingga kemudian keluarga 4xx dijual ke Applied Micro Circuits Corporatio

d) Fujitsu

Jenis chip mikrokontroler yang dikeluarkan oleh fujitsu diantaranya adalah sebagai berikut:

• F²MC Family (8/16 bit)
• FR Family (32 bit)
• FR-V Family (32 bit RISC)

e) Holtek

Chip mikrokontroler keluaran holtek adalah jenis HT8.

f) Intel

Intel adalah salah satu perusahan yang banyak mengeluarkan jenis chip di pasaran, secara umum intel mengeluarkan dua jenis chip mikrokontroler yaitu:

• 8-bit (8XC42, MCS48, MCS51, 8061, 8xC251)
• 16-bit (80186/88, MCS96, MXS296, 32-bit, 386EX, i960)

4.  Berikut merupakan perbandingan fitur antara at89s51 dengan Atmega 8535

Fitur ATMEGA8535 sbg berikut:

·         Channel  I / O sebanyak 32 buah yaitu port A, Port B, Port C dan Port D.

·         10-bit ADC dengan 8 channel.

·         Three Timer / Counter dengan kemampuan pembanding.

·         CPU register terdiri dari 32 buah.

·         Watchdog Timer dengan Internal Oscillator.

·         512 bytes SRAM.

·         Flash Memory 8 kb.

·         Unit internal dan external interupsi.

·         Port SPI interface.

·         512 byte EEPROM dapat diprogram.

·         analog comparator interface.

·         Port USART untuk serial communication.

Fitur AT89S51 sbg berikut:

·         Sebuah CPU 8 bit.

·         internal oscillator dan timing circuits

·         128 byte RAM internal ( on chip ) .

·         Empat  port I / O yg dpt diprogram , masing-masing terdiri dari 8 jalur I / O

·         Dua buah 16 - bit Timer counter .

·         Lima jalur interupsi ( 2 interupsi eksternal dan 3 interupsi internal )

·         Sebuah port serial full duplex UART dengan kontrol serial .

·         Kemampuan untuk melakukan perkalian, pembagian dan operasi Boolean ( bit )

·         Kecepatan pelaksanaan instruksi per siklus 1 microdetik pada 12 MHz frekuensi clock

·         4 Kbytes Flash ROM yang dapat dimuat dan dihapus sampai 1000 kali

·         In-System Programmable Flash Memory

5. fungsi resistor antara lain :

• Sebagai Pembatas Arus listrik
• Sebagai Pengatur Arus listrik
• Sebagai Pembagi Tegangan listrik
• Sebagai Penurun Tegangan listrik

6.  #include<mega8535.h>

        void main (void)

                {

                                DDRA=0xff; //inisialisai PORT A

                                PORTA=0Xf0;

}

Praktikum 1

Tugas Pratikum 1

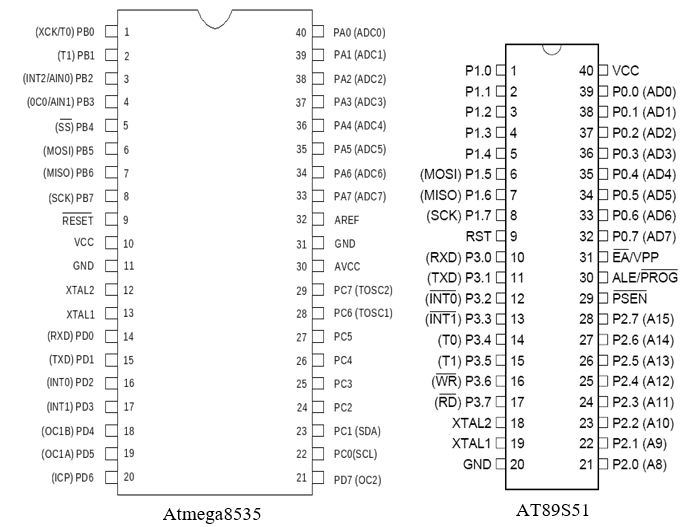

    1.   Pin konfigurasi at89s51 dan atmega8535

    2.      1 second = 1000 millisecond

Jadi untuk menunda program selama  10 detik membutuhkan 10.000 milisecond

    3.

   4.  #include <mega8535.h>

#include <delay.h>

Void main(){

      PORTA=0X0F;

delay_ms(200);

PORTA=0XF0;

delay_ms(500);

}
